VS-ritningar och stamscheman
Rörritningar som entreprenören kan bygga efter
Planritningar, stamscheman och principscheman för värme, sanitet och kyla. Rätt beteckningar, rätt skala, levererat i PDF, DWG och IFC.
En rörritning har ett enda syfte: att någon annan ska kunna prissätta och montera anläggningen utan att ringa och fråga. Det ställer krav på att dimensioner, beteckningar och anslutningspunkter faktiskt står på ritningen.
Vi tar fram VS-ritningar för alla skeden – från principskiss i tidigt läge till relationshandling som visar hur anläggningen slutligen blev utförd.
- Verksamma sedan
- 2017
- Svar på förfrågan
- Inom 24 h
- Prismodell
- Fast pris
- Uppdrag utförs i
- Hela Sverige
Tjänster
Tjänster inom rörritningar
Vi tar hela kedjan från tidig utredning till färdig handling. Behöver du bara en del av arbetet går det också bra.
VVS-projektering
Kompletta VVS-handlingar för värme, sanitet, kyla och ventilation – från systemval till bygghandling.
BIM-samordning

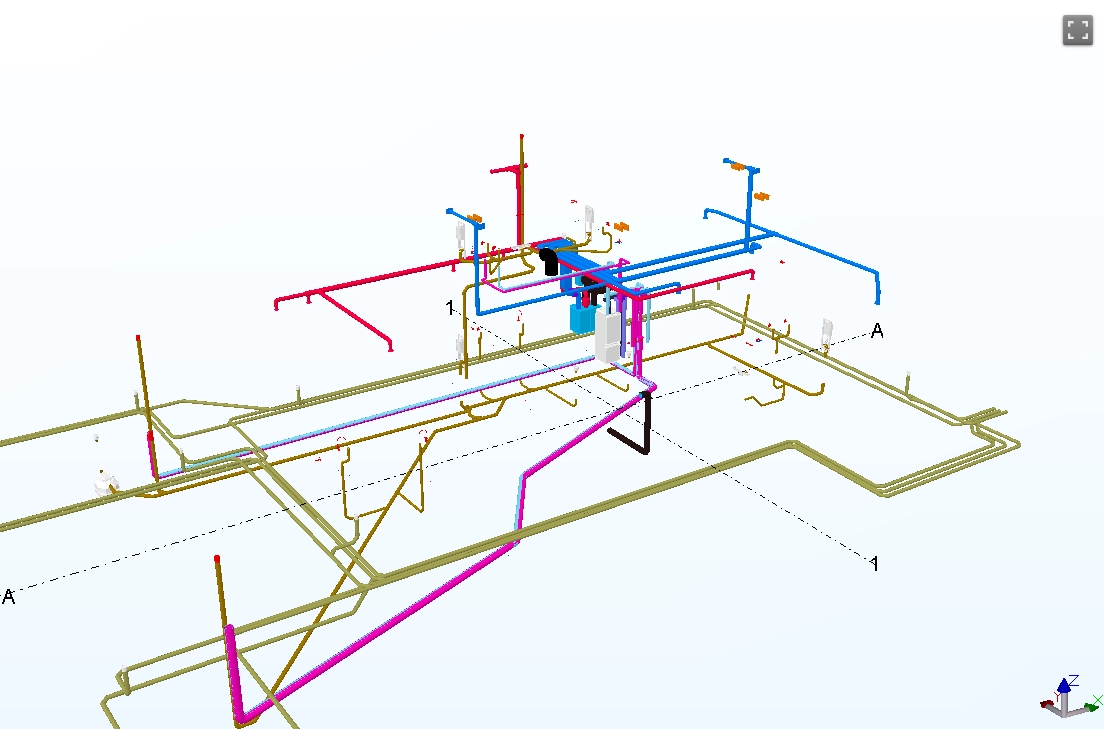

3D-modellerade installationer och kollisionskontroll som hittar krockarna i modellen istället för på bygget.
Teknisk beskrivning & rambeskrivning
Rambeskrivningar och tekniska beskrivningar enligt AMA VVS & Kyl som ger jämförbara anbud.
VVS-projektering
Kompletta VVS-handlingar för värme, sanitet, kyla och ventilation – från systemval till bygghandling.
Arbetsgång
Så går ett uppdrag till – från första samtal till slutbesked
Steg 1
Kostnadsfritt första samtal
Du beskriver projektet, vi går igenom skede, omfattning och vilka handlingar som faktiskt behövs. Ofta räcker ett telefonsamtal för att avgöra om uppdraget är en energiberäkning eller en full projektering.
Steg 2
Offert med fast pris
Du får en skriftlig offert med leveranslista, tidplan och pris. Vad som ingår står svart på vitt, så du vet exakt vilka ritningar och beskrivningar du får.
Steg 3
Projektering och samordning
Vi tar fram handlingarna, samordnar mot arkitekt, konstruktör och el, och kör kollisionskontroll i 3D innan ritningarna låses. Du får delleveranser att granska längs vägen.
Steg 4
Stöd genom produktion och besiktning
Under byggtiden svarar vi på frågor från entreprenören, hanterar revideringar och verifierar energiberäkningen inför slutbesked.
Så går det till
Ritningstyper och vad de används till
Planritning, stamschema och principschema
Planritningen visar rörens läge i plan: dimension, dragning och anslutning till enheter. Stamschemat visar samma system vertikalt genom byggnaden och används för att förstå hur våningarna hänger samman. Principschemat visar systemets funktion utan geometrisk skala – pannor, växlare, pumpar, ventiler och styrning.
De tre kompletterar varandra och ersätter inte varandra. En entreprenör som bara får planritningar kan montera rören men förstår inte hur systemet ska fungera som helhet.
Skede avgör detaljeringsgrad
En systemhandling visar systemval, huvudstammar och utrymmesbehov, och används för att fatta beslut och räkna på kostnad. En bygghandling är komplett: alla dimensioner, alla enheter, alla anslutningar, tillräckligt entydig för att montera efter.
Att beställa bygghandling för tidigt är slöseri – underlaget ändras ändå. Att beställa den för sent försenar upphandlingen. Vi hjälper till att lägga leveransen rätt i tidplanen.
Relationshandling: den som förvaltningen faktiskt behöver
På bygget ändras alltid något. En stam flyttas runt en oväntad balk, en ventil placeras åtkomligare än ritat. Om detta aldrig dokumenteras står nästa hantverkare om femton år med en ritning som ljuger.
Relationshandlingen är bygghandlingen uppdaterad mot verkligt utförande. Den kostar en bråkdel av vad en uppmätning kostar senare, och är i praktiken en förutsättning för planerat underhåll.
Leveranser
Det här får du i handen
Handlingarna ska gå att prisa, bygga och besikta utan tolkningsutrymme. Därför levererar vi ritningar och beskrivningar med tydlig struktur, kodsatta system och dimensioner som är räknade – inte antagna.
- Ritningar i PDF och DWG samt IFC-modeller för samordning
- Beskrivningar strukturerade enligt AMA
- Beräkningsunderlag som går att granska och verifiera
- Revideringshantering med spårbara ändringar

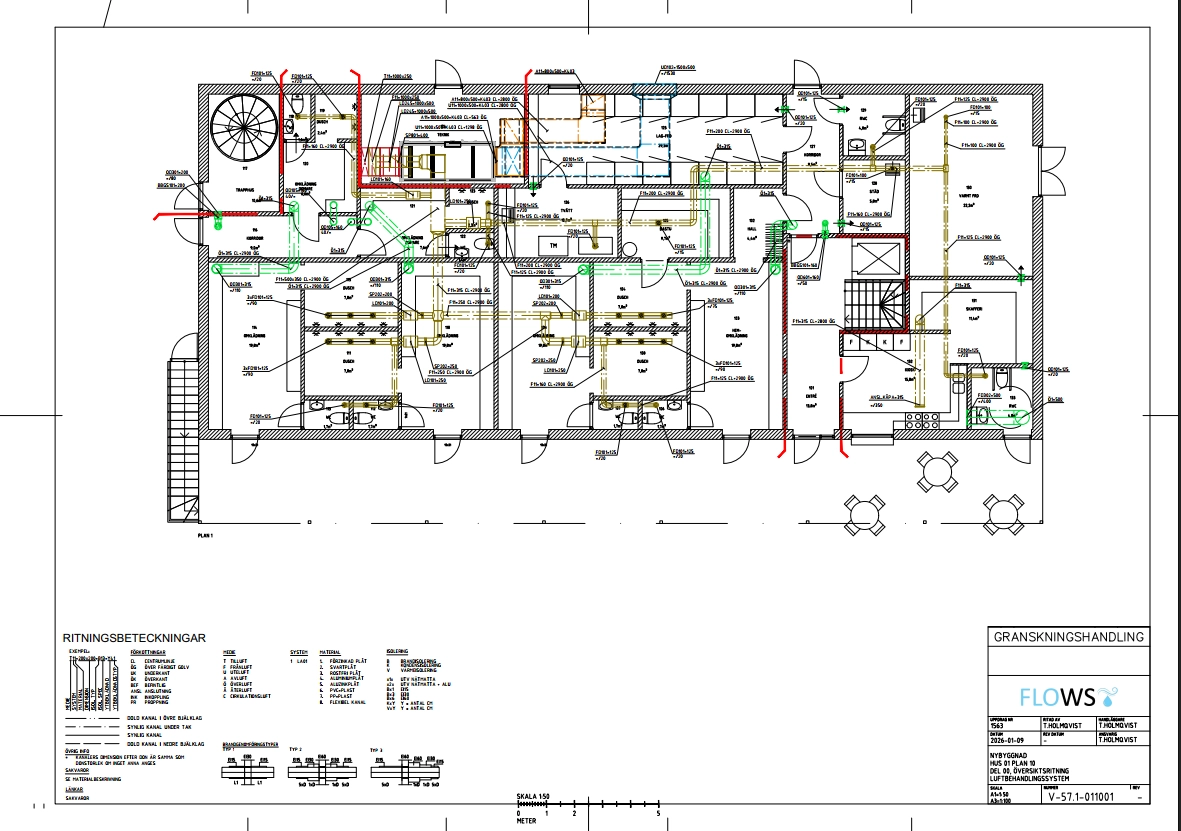

VentilationsritningÖversiktsritning luftbehandling, plan 1. Kanaldimensioner, don, brandspjäll och flöden per rum.

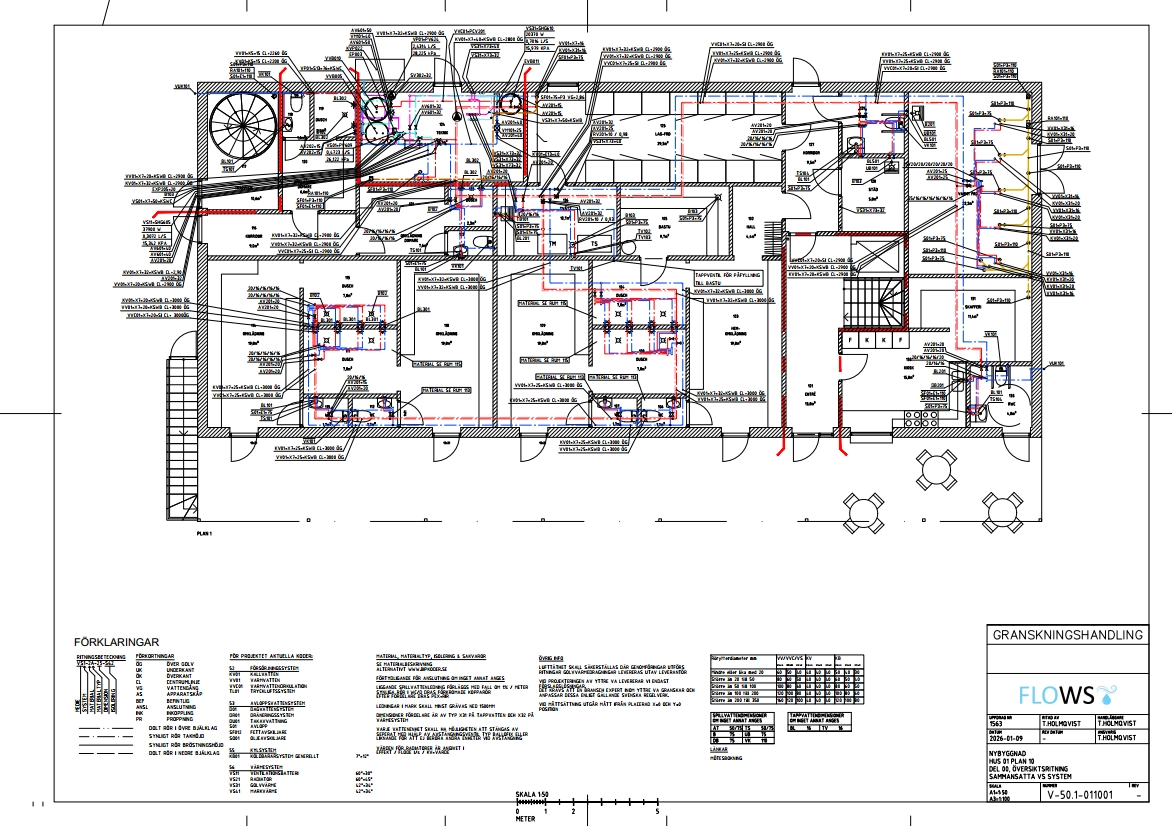

Sammansatta VS-systemVärme, kall- och varmvatten samt spillvatten i samma ritning – med förklaringar och dimensioneringstabeller.

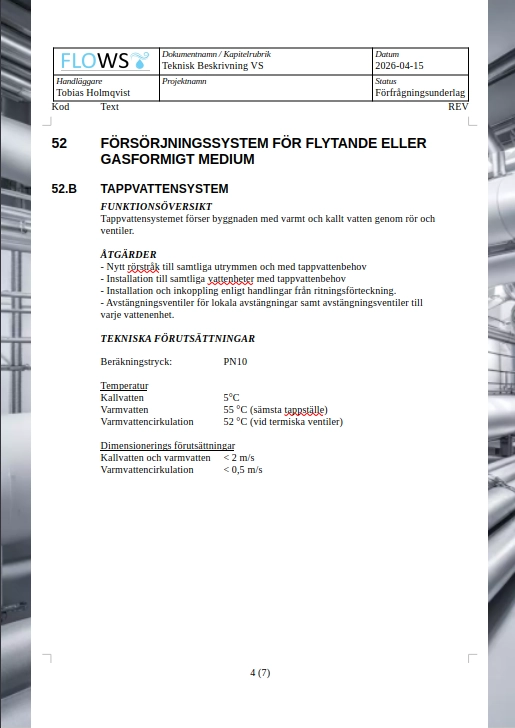

Teknisk beskrivningBeskrivning enligt AMA-struktur med funktionsöversikt, åtgärder och tekniska förutsättningar per system.

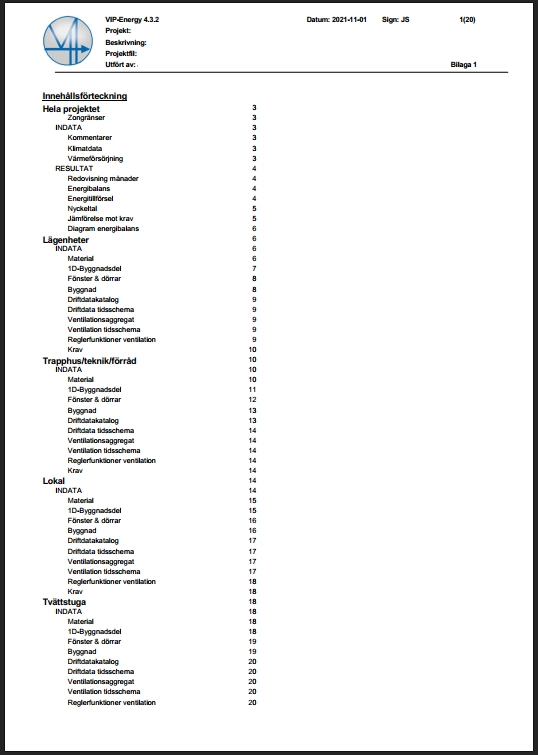

EnergiberäkningZonindelad energiberäkning i VIP-Energy med energibalans, nyckeltal och jämförelse mot BBR-kraven.
Personen bakom
Du pratar med den som ritar
Tobias Holmqvist har arbetat med VVS-installationer i hela sitt yrkesliv och driver FLOVVS AB sedan 2017. Erfarenheten kommer både från projekteringsbordet och från byggen där lösningarna ska fungera i praktiken – det märks på ritningarna.
Hos oss finns ingen mellanhand mellan dig och projektören. Du får samma person hela vägen, direkt telefonnummer och besked som gäller.
Vad kostar en rörritning?
Enstaka ritningar prissätts per styck. En planritning för ett normalstort våningsplan ligger vanligtvis mellan 4 000 och 9 000 kronor beroende på komplexitet och underlagets kvalitet. Ett komplett ritningspaket för en byggnad prissätts som fast pris efter genomgång. Har du redan CAD-underlag från arkitekten blir det billigare än om vi måste börja från en skannad pappersritning.
I vilka format levererar ni?
Vi levererar PDF för granskning och utskrift, DWG för övriga konsulter i projektet och IFC när projektet drivs i BIM-samordning. Anger du önskat format och eventuell CAD-standard i beställningen anpassar vi leveransen efter det.
Kan ni rita av gamla pappersritningar?
Ja, digitalisering av äldre ritningar är ett vanligt uppdrag, ofta inför stambyte eller ombyggnad. Vi utgår från skannat underlag, kompletterar med platsbesök där uppgifterna är osäkra och levererar en ny digital ritning. Vi markerar tydligt vad som är verifierat på plats och vad som är övertaget från det gamla underlaget.
Ingår revideringar?
Vi räknar med en granskningsomgång med efterföljande justering i det fasta priset. Därefter debiteras ändringar löpande, eftersom antalet revideringar oftast styrs av förändringar i projektet snarare än av ritningen. Omfattande omprojektering på grund av ändrade förutsättningar hanteras som tillägg med separat prisuppgift.
Hur lång tid tar det?
Enstaka ritningar levereras normalt inom en till två veckor. Kompletta ritningspaket för en byggnad tar tre till sex veckor beroende på omfattning och hur snabbt vi får underlag från arkitekt och konstruktör. Brådskande leveranser går ofta att lösa – ring och fråga.
Nästa steg
Ska vi titta på ditt projekt?
Beskriv projektet kort så återkommer vi med en bedömning och ett prisförslag. Kostnadsfritt och utan bindning.
